Kubernetes 实战-日志处理

基础日志处理

在 Kubernetes(简称 k8s)中,所有应用在 Pod(k8s 管理容器最小单位)中运行,标准处理方式为将日志打印到标准日志输出和标准错误输出,这样我们可以通过 kuberctl logs 关键字获取容器运行时日志,根据容器运行时的类型不同,日志保存路径也不同,以 Docker 为例,所有真实日志均在 /var/lib/docker/ 路径下,下面我们来看一个例子:

在 k8s 中创建一个 Pod,Pod 中指定打印当前时间到标准输出中:

1
2
3
4
5
6
7
8
9
10
apiVersion: v1
kind: Pod
metadata:
name: counter
spec:
containers:
- name: count
image: busybox
args: [/bin/sh, -c,
'i=0; while true; do echo "$i: $(date)"; i=$((i+1)); sleep 1; done']

运行该 Pod,通过 kubectl logs 获取当前 Pod 日志:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[root@node1 blog]# kubectl get pod |grep counter
counter 1/1 Running 0 9s
[root@node1 blog]# kubectl logs counter
0: Fri May 17 00:34:01 UTC 2019
1: Fri May 17 00:34:02 UTC 2019
2: Fri May 17 00:34:03 UTC 2019
3: Fri May 17 00:34:04 UTC 2019
4: Fri May 17 00:34:05 UTC 2019
5: Fri May 17 00:34:06 UTC 2019
6: Fri May 17 00:34:07 UTC 2019
7: Fri May 17 00:34:08 UTC 2019
8: Fri May 17 00:34:09 UTC 2019
9: Fri May 17 00:34:10 UTC 2019
10: Fri May 17 00:34:11 UTC 2019
11: Fri May 17 00:34:12 UTC 2019
12: Fri May 17 00:34:13 UTC 2019

这里如果使用 -f 选项,可以持续输出该 Pod 日志。

那么我们如何找到该容器对应的实际日志文件呢?

我们可以现在 Docker 中找到该容器信息:

1
2
[root@node1 blog]# docker ps |grep count
012e0352b193 busybox "/bin/sh -c 'i=0; wh…" 2 minutes ago Up 2 minutes k8s_count_counter_default_75792a2a-783b-11e9-a3d9-525400aea01a_0

可以看到在 Docker 中该容器名称为 k8s_count_counter_default_75792a2a-783b-11e9-a3d9-525400aea01a_0 ,我们先不去管最后的 UUID 是什么含义,先看前几个字段,跟集群信息关联可以看到,分别是:k8s,容器名称,Pod 名称,namespaces 名称。那么我们来看下这个容器在 Docker 中的配置文件:

1
2
3
4
5
6
[root@node1 containers]# pwd
/var/lib/docker/containers
[root@node1 containers]# ls
012e0352b19387170b903aff7c73c02fcd023c2f53cbe5b908392ff4e1a126e2
...
5c9e765f68a15d5510870179160c59d45d0287b9f92265687d6c37a3557a1017 c563c36b0d3d28ea611b270bc1609ae9c0e720c1c1f85ba669cdab5f7099b77b

在 Docker 容器路径下,我们看到了很多以不知道什么 ID 明明的子目录,最开始以为是我们 docker ps 中看到的最后 uuid,但是发现对不上,那么我们可以查看下 Pod 的详细信息来试图获取:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[root@node1 containers]# kubectl describe pod counter
Name: counter
Namespace: default
Node: 192.168.27.231/192.168.27.231
Start Time: Fri, 17 May 2019 08:33:58 +0800
Labels: <none>
Annotations: <none>
Status: Running
IP: 172.20.2.13
Containers:
count:
Container ID: docker://012e0352b19387170b903aff7c73c02fcd023c2f53cbe5b908392ff4e1a126e2
Image: busybox
Image ID: docker-pullable://busybox@sha256:4b6ad3a68d34da29bf7c8ccb5d355ba8b4babcad1f99798204e7abb43e54ee3d

忽略掉无关信息,我们可以看到 Container ID 字段,这里对应的 ID 就是在 /var/lib/docker/containers/ 下的 ID,找到了 ID,我们可以来看看具体的配置:

1
2
3
4
5
6
7
8
9
[root@node1 012e0352b19387170b903aff7c73c02fcd023c2f53cbe5b908392ff4e1a126e2]# tree .
.
├── 012e0352b19387170b903aff7c73c02fcd023c2f53cbe5b908392ff4e1a126e2-json.log
├── checkpoints
├── config.v2.json
├── hostconfig.json
└── mounts

2 directories, 3 files

可以看到有配置文件和日志文件,我们今天只来讨论日志,那么我们看下这个日志文件的内容:

1
2
3
4
5
6
7
[root@node1 012e0352b19387170b903aff7c73c02fcd023c2f53cbe5b908392ff4e1a126e2]# tail 012e0352b19387170b903aff7c73c02fcd023c2f53cbe5b908392ff4e1a126e2-json.log
{"log":"706: Fri May 17 00:45:48 UTC 2019\n","stream":"stdout","time":"2019-05-17T00:45:48.913451073Z"}
{"log":"707: Fri May 17 00:45:49 UTC 2019\n","stream":"stdout","time":"2019-05-17T00:45:49.915605471Z"}
{"log":"708: Fri May 17 00:45:50 UTC 2019\n","stream":"stdout","time":"2019-05-17T00:45:50.917823388Z"},
{"log":"713: Fri May 17 00:45:55 UTC 2019\n","stream":"stdout","time":"2019-05-17T00:45:55.928645971Z"}
{"log":"714: Fri May 17 00:45:56 UTC 2019\n","stream":"stdout","time":"2019-05-17T00:45:56.930660054Z"}
{"log":"715: Fri May 17 00:45:57 UTC 2019\n","stream":"stdout","time":"2019-05-17T00:45:57.932763561Z"}

可以看到这里日志输出是 JSON 格式的,这里跟 kubectl logs 输出不一致啊,为啥这里是 JSON 呢? 其实这跟你的 Docker 配置有关,具体的配置可以在 Docker 配置中看到,比如:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
[root@node1 docker]# pwd
/etc/docker
[root@node1 docker]# cat daemon.json
{
"registry-mirrors": [
"https://dockerhub.azk8s.cn",
"https://docker.mirrors.ustc.edu.cn",
"http://hub-mirror.c.163.com"
],
"max-concurrent-downloads": 10,
"log-driver": "json-file",
"log-level": "warn",
"log-opts": {
"max-size": "10m",
"max-file": "3"
},
"data-root": "/var/lib/docker"
}

Docker 默认的日志格式是 JSON,这里我猜测是 k8s 通过 Docker 接口获取日志类型,然后进行相应的解析输出(希望之后对 k8s 更深入的了解来验证猜想)。

在了解了标准日志处理,那么我们来看下节点级别的日志处理是怎样的。

节点级别日志

标准处理

我们现在知道了 Pod 的日志其实是存放在容器真正运行所在节点上的,那么如果 Pod 一直运行,日志会不断增大,占用很多的日志空间,这个在节点上是怎么控制的呢?

因为这种方式不是 k8s 推荐的方式,这里并没有采用集群级别的控制方式,而是以节点为粒度的,各个节点通过 logrotate 自己处理日志轮询,logrotate 相信大部分同学都使用过,这里不详细说了。

特殊处理

如果我们不想将应用日志都输出到标准输出,想将日志打印到 /var/log/ 下的自定义路径下怎么办?我们可以在 Pod 启动时挂载一个 Volume,这个 Volume 就是Pod 所在的节点真实路径,这样我们在容器中就可以直接将日志打印到该路径下,哪怕 Pod 被销毁,日志也会一直存在。

我们创建一个 Deployment 类型的资源,在创建之前,我们需要先创建出指定的挂载路径: /var/log/yiran/,资源配置如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[root@node1 blog]# cat log.yaml
apiVersion: apps/v1beta1
kind: Deployment
metadata:
name: counter
spec:
replicas: 1
template:
metadata:
labels:
run: helloworldanilhostpath
spec:
containers:
- name: count
image: busybox
args: [/bin/sh, -c,
'i=0; while true; do echo "$i: $(date)" >> /var/log/yiran/test.log; i=$((i+1)); sleep 1; done']
volumeMounts:
- name: yiran-test-log
mountPath: /var/log/yiran
volumes:
- name: yiran-test-log
hostPath:
path: /var/log/yiran
type: Directory

创建完成后,我们来查看下该 Pod 的日志:

1
2
3
4
5
[root@node1 blog]# kubectl get pod
NAME READY STATUS RESTARTS AGE
counter-76b584fd8f-7fq99 1/1 Running 0 2m30s
testlog-rs-lwxts 1/1 Running 0 2d1h
[root@node1 blog]# kubectl logs counter-76b584fd8f-7fq99

可以看到没有标准日志输出,我们按照上面描述,去看下容器对应的 Docker 日志是否为空:

1
2
3
4
5
6
7
8
9
[root@node2 166103275a89df918b3240ede911192357f7256c1f23b4311b6db44c0f800cc2]# pwd
/var/lib/docker/containers/166103275a89df918b3240ede911192357f7256c1f23b4311b6db44c0f800cc2
[root@node2 166103275a89df918b3240ede911192357f7256c1f23b4311b6db44c0f800cc2]# ll
total 12
-rw-r-----. 1 root root 0 May 18 17:39 166103275a89df918b3240ede911192357f7256c1f23b4311b6db44c0f800cc2-json.log
drwx------. 2 root root 6 May 18 17:39 checkpoints
-rw-------. 1 root root 5173 May 18 17:39 config.v2.json
-rw-r--r--. 1 root root 2064 May 18 17:39 hostconfig.json
drwx------. 2 root root 6 May 18 17:39 mounts

这里是符合预期的,因为我们将所有的日志输出到指定日志: /var/log/yiran/test.log 中了,我们去看看节点日志是否存在:

1
2
3
4
5
6
7
[root@node2 yiran]# pwd
/var/log/yiran
[root@node2 yiran]# tailf test.log
327: Sat May 18 09:45:23 UTC 2019
328: Sat May 18 09:45:24 UTC 2019
329: Sat May 18 09:45:25 UTC 2019
330: Sat May 18 09:45:26 UTC 2019

可以看到这里已经按照预期打印在 Pod 所在节点上了,满足我们的需求。

接下来是重头戏,集群级别的日志控制。

集群级别日志

我们为什么需要日志?对于开发者,可以通过日志进行快速的错误排查;对于运维同学可以根据日志来了解程序运行状态。一句话就是日志非常重要。

那么既然日志这么重要,那么在 k8s 上如何处理日志,尤其是 k8s 提供了 ReplicaSet/DeploymentSet 这类可以自动缩扩容,自动 ha 的资源,我们如果仅仅通过节点级别的日志管理,集群规模小还好,当集群规模变大之后,对于使用日志的同学简直是灾难。

在看过了标准日志处理和节点日志处理后,我们来看看一个标准的 k8s 集群是如何处理服务日志和应用日志的。

这里的前提是,我们有一个日志中心(如 ES)去处理日志,有几种配置方式可以选择:

节点级别日志代理

在 k8s 集群中运行一个 DaemonSet,启动的容器运行日志转发器,用于将节点上的日志转发到日志中心,日志转发器可以根据各自资源情况和需求自由选择,如 Logstash,Fluentd,Fluent-bit 等等。

k8s 标准配置中推荐该方案,无论是从资源使用还是从配置管理上都是最佳方案。

对应配置在 kubernetes/cluster/addons/fluentd-elasticsearch 路径下,我们可以直接创建部署,部署后状态如下:

1
2
3
4
5
6
7
[root@node1 fluentd-elasticsearch]# kubectl -n kube-system get rs |grep kibana
kibana-logging-f4d99b69f 1 1 1 2d6h
[root@node1 fluentd-elasticsearch]# kubectl -n kube-system get ds |grep fluent
fluentd-es-v2.4.0 3 3 3 3 3 <none> 2d6h
[root@node1 fluentd-elasticsearch]# kubectl -n kube-system get statefulset
NAME READY AGE
elasticsearch-logging 2/2 2d6h

可以看到 Fluentd 是以 DaemonSet 方式运行的;ElasticSearch 是以 StatefulSet 方式运行的;Kibana 是以 ReplicaSet 方式运行的。

其中 Fluentd 配置文件中监控的是 /var/log/container 路径下的所有日志,所以我们理论上可以在 ES 中看到所有应用的日志,那么看到日志之后,我们如何与实际的应用对应呢?这里可以看下具体示例:

创建 ReplicaSet 类型资源,指定 replica 为 1:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[root@node1 ~]# cat log.yaml
apiVersion: apps/v1beta2
kind: ReplicaSet
metadata:
name: testlog-rs
spec:
replicas: 1
selector:
matchLabels:
app: testlog-label
template:
metadata:
labels:
app: testlog-label
spec:
containers:
- name: testlog-container-name
image: busybox
args: [/bin/sh, -c,
'i=0; while true; do echo "$i: $(date)"; i=$((i+1)); sleep 1; done']

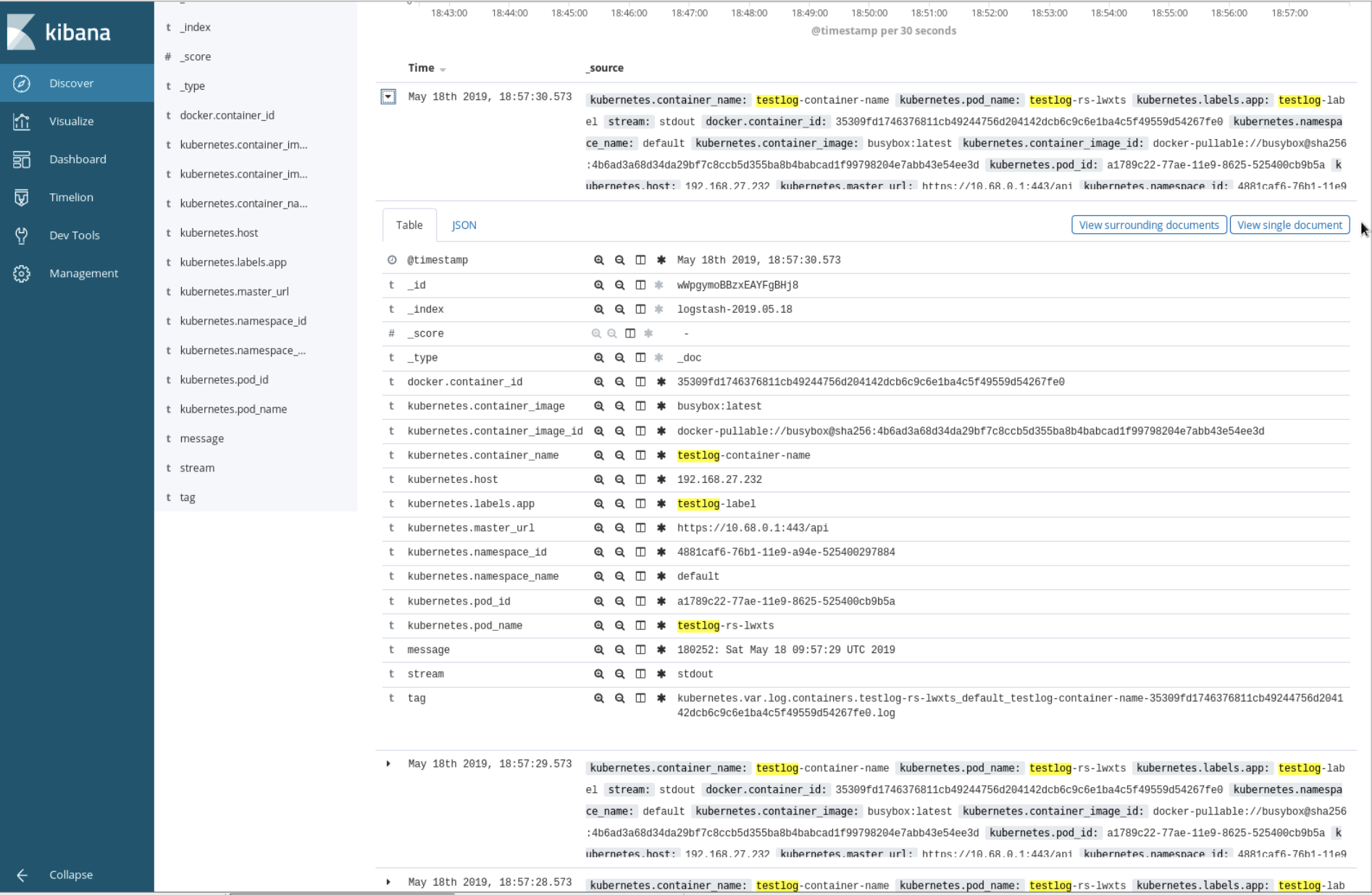

我们将涉及到名称的字段均加上对应 key,便于在 ES 中查看对应关系,那么接下来看看在 ES 中该容器对应的日志是什么形式的:

根据上述对应关系,哪怕 Pod 重建了,我们仍可以通过 container_name 字段来查看对应应用日志,便于调试。

节点级别日志代理配合伴生容器

我们知道,标准容器日志应该输出到 stdout 和 stderr 中,那么如果我们一个 Pod 中输出多份日志怎么办?虽然这种情况是我们应该极度避免的,我们应该始终保证一个 Pod 只做一件事情。但是我们有时候迫于代码结构或者其他因素,导致我们会遇到这种情况,那么此时我们需要伴生容器配合使用。

示例如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
admin/logging/two-files-counter-pod-streaming-sidecar.yaml

apiVersion: v1
kind: Pod
metadata:
name: counter
spec:
containers:
- name: count
image: busybox
args:
- /bin/sh
- -c
- >
i=0;
while true;
do
echo "$i: $(date)" >> /var/log/1.log;
echo "$(date) INFO $i" >> /var/log/2.log;
i=$((i+1));
sleep 1;
done
volumeMounts:
- name: varlog
mountPath: /var/log
- name: count-log-1
image: busybox
args: [/bin/sh, -c, 'tail -n+1 -f /var/log/1.log']
volumeMounts:
- name: varlog
mountPath: /var/log
- name: count-log-2
image: busybox
args: [/bin/sh, -c, 'tail -n+1 -f /var/log/2.log']
volumeMounts:
- name: varlog
mountPath: /var/log
volumes:
- name: varlog
emptyDir: {}

这种方法是极度不推荐的,如果我们配置了 EFK,那么我们 1 份日志相当于写了 3 份,如果我们 ES 的后端存储是一个副本机制的分布式存储,那么我们 1 份日志相当于写了 3 * 2(或 3,存储副本数)份,这是极大的浪费了存储资源的,且会大大影响 SSD 磁盘寿命。

Pod 级别日志代理

如果觉得节点级别日志代理粒度太粗,我们也可以选择 Pod 级别,在每个 Pod 中都启动一个伴生容器作为日志代理,将日志直接转发到日志中心。

若以该形式部署,则我们的应用程序配置不仅要配置应用自身,还要考虑日志处理策略;节点计算能力现在大幅提升,每个节点的 Pod 数量很大,浪费了大量的计算资源。

应用自处理日志代理

如标题,我们当然可以在应用中直接将日志转发到指定的日志中心,这种情况也是极度糟糕的, Make each program do one thing well.

总结

到这里我们关于日志部分的介绍就到这里,总的来说我们需要集中式的日志中心,且推荐以节点级别日志代理方式配置,前提是我们能够预留足够的计算资源和存储资源。后续有机会我们可以了解下日志与事件审计关联使用。

下一篇我们来看下 Kubernetes 中镜像相关管理与使用。
