Kubernetes 实战-Cluster API v1alpha2

背景

今天继续来聊一聊 cluster-api,在上周看 cluster-api-provider-vsphere 代码的时候吐槽过,cluster-api 最近因为 v1alpha2 版本的开发,变化太快,几乎每天都在变,那么我们就来看看 v1alpha2 具体做了什么。

Cluster-API v1alpha2

虽然目前 v1alpha2 还没有正式的 release,但是已经趋于稳定,且两个主要的 provider:aws 和 vsphere 都在进行 v1alpha2 版本的适配(最近每天都有 pr 更新)。我们先来了解下为啥要进行 v1alpha2 改动,改动的目的是啥。

在 v1alpha1 版本中,cluster-api 要求 provider 实现从节点置备到 k8s 部署的全套流程,cluster-api 自身只负责具体的 API 定义及相关控制,在 provider 实现上也不是一个标准的 Operator,(至少)我从概念的理解上比较吃力,每个 provider 需要实现对应 cluster 与 machine 的 actuator ,开发起来要求对 cluster-api 项目本身很熟悉。

其次,每个 provider 都包含了 k8s 集群部署的流程,虽然大部分实现最终都是使用 kubeadm 工具,但是使用方式千差万别,有 cloud-init、有 ssh 配合密钥、有 ssh 配合密码等等。这部分 provider 中的代码完全都是重复的,可以复用的。

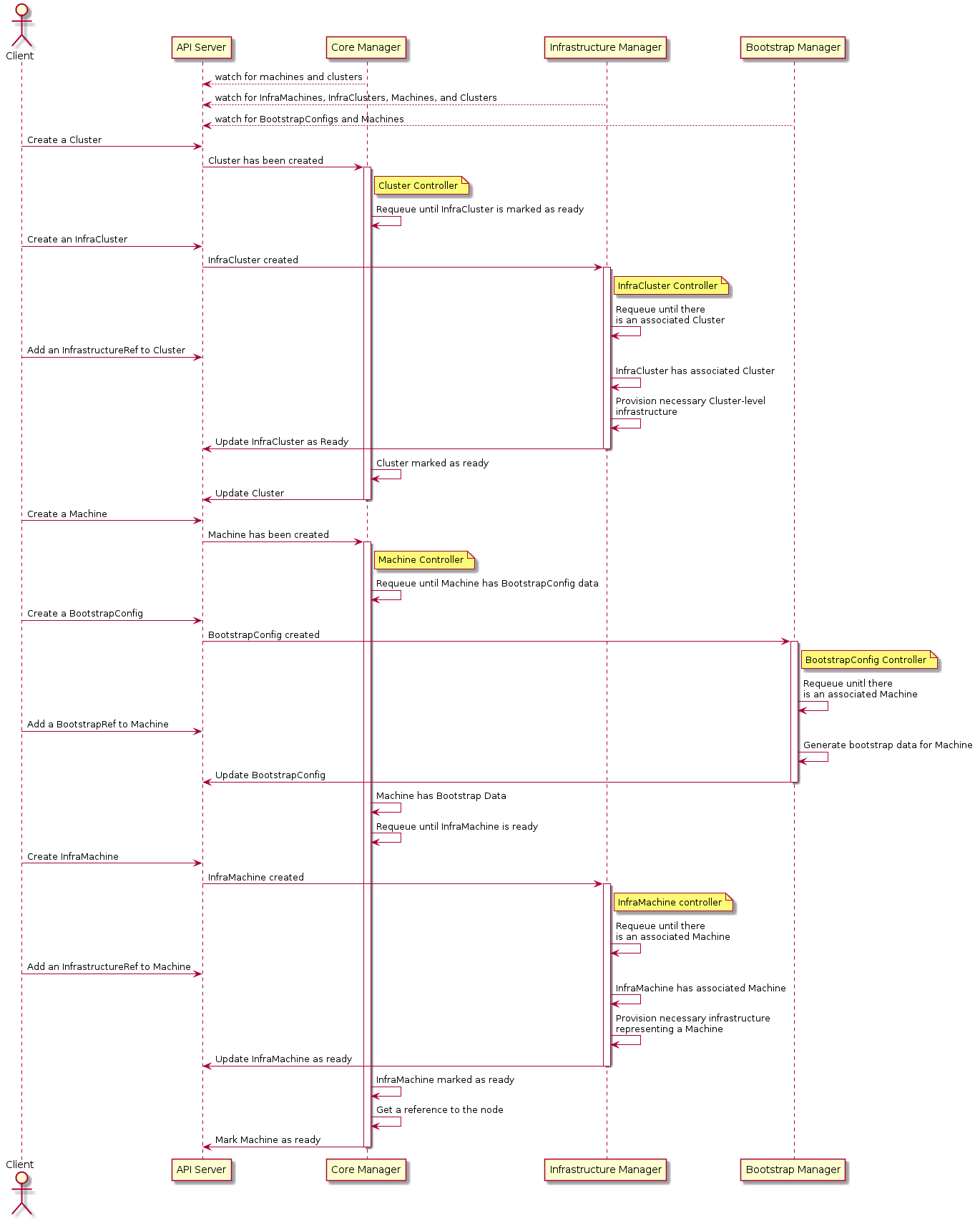

上面提到的一些缺点,在 v1alpha2 版本中进行了改进,对各个组件进行了拆分,现在使用 cluster-api 需要 3 个控制器:

  1. Core(cluster-api)
  2. Bootstrap(kubeadm)
  3. Infrastructure(aws, gcp, azure, vsphere, etc)

下面来说说各个控制器负责什么。

Core(cluster-api)

核心控制器,也就是 cluster-api 项目自身,相比于 v1alpha1 版本 v1alpha2 各个方面简直可爱,来看看具体的改动:

clusterctl

在 v1alpha1 中,clusterctl 因为耦合了最终的 provider 项目,命令行是由对应的 provider 提供,在 v1alpha2 中完全由 cluster-api 维护。具体代码在 cmd/clusterctl 下,整体结构感觉跟 kubeadm 很像。

API

仍然包含两个主要的 CRD:cluster 和 machine,针对两个资源进行了阶段定义,根据注释就很好 cluster 和 machine 会处于哪些状态:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
const (
// MachinePhasePending is the first state a Machine is assigned by
// Cluster API Machine controller after being created.
MachinePhasePending = MachinePhase("pending")

// MachinePhaseProvisioning is the state when the
// Machine infrastructure is being created.
MachinePhaseProvisioning = MachinePhase("provisioning")

// MachinePhaseProvisioned is the state when its
// infrastructure has been created and configured.
MachinePhaseProvisioned = MachinePhase("provisioned")

// MachinePhaseRunning is the Machine state when it has
// become a Kubernetes Node in a Ready state.
MachinePhaseRunning = MachinePhase("running")

// MachinePhaseDeleting is the Machine state when a delete
// request has been sent to the API Server,
// but its infrastructure has not yet been fully deleted.
MachinePhaseDeleting = MachinePhase("deleting")

// MachinePhaseDeleted is the Machine state when the object
// and the related infrastructure is deleted and
// ready to be garbage collected by the API Server.
MachinePhaseDeleted = MachinePhase("deleted")

// MachinePhaseFailed is the Machine state when the system
// might require user intervention.
MachinePhaseFailed = MachinePhase("failed")

// MachinePhaseUnknown is returned if the Machine state cannot be determined.
MachinePhaseUnknown = MachinePhase("")
)

Controller

cluster-api 不再负责具体的 API 所有资源的定义,而是通过设置资源的 owner 来达到最终 cluster 包含 machine 的效果。

用 AWS 官方示例展示:

cluster.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
---
apiVersion: cluster.x-k8s.io/v1alpha2
kind: Cluster
metadata:
name: ${CLUSTER_NAME}
spec:
clusterNetwork:
pods:
cidrBlocks: ["192.168.0.0/16"]
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha2
kind: AWSCluster
name: ${CLUSTER_NAME}
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha2
kind: AWSCluster
metadata:
name: ${CLUSTER_NAME}
spec:
region: ${AWS_REGION}
sshKeyName: ${SSH_KEY_NAME}

在执行完 kubectl apply -f cluster.yaml 后, aws cluster 控制器会等待 cluster-api 控制器将 AWSClusterCluster 资源进行关联后进行下一步操作,这样最终能够达到 Cluster 资源是所有资源的 owner,也可以获得到所有资源的具体的 Spec 和 Status 信息。

(等版本 release 之后好好了解下其中的关系。

Boostrap(kubeadm)

相比 cluster-api 的复杂,目前 Bootstrap 的唯一实现 CABPK 是一个分拆出来的独立项目,这个项目的主要目的是通过 ClusterMachine 及对应的 Infrastructure ClusterMachine 信息,来生成 cloud-init 配置(Userdata)。

目前 v1alpha2 统一部署 k8s 集群的方式为 cloud-init ,通过 CABPK 项目生成对应 Machine 的 cloud-init 配置,在部署虚拟机的时候传递 Userdata,达到自动配置的效果。也就是说如果你的 Hypervisor 不支持 cloud-init,就没办法使用 cluster-api v1alpha2 进行部署,只能通过 v1alpha1 的方式,在 Infrastructure 控制器做所有事情。

需要注意的是,在 Infrastructure 控制器工作前,需要保证 Bootstrap 控制器正常工作,生成用于最终创建虚拟机的 cloud-init 配置。

Infrastructure

前面说的两个控制器都是社区官方维护的,下面来说下各个厂家(provider)维护的 Infrastructure 控制器(最近几天都在搞这个)。

v1alpha2 版本要求各个 provider 实现一个标准且完整的 Operator。包含对应的 Cluster,Machine。以下还是使用 cluster-api-provider-vsphere 具体,截止到 20190823 ,对应 PR 还处于未完成状态。

API

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

// VSphereClusterSpec defines the desired state of VSphereCluster
type VSphereClusterSpec struct {
Server string `json:"server,omitempty"`
Username string `json:"username,omitempty"`
Password string `json:"password,omitempty"`
Insecure *bool `json:"insecure,omitempty"`
SSHAuthorizedKeys []string `json:"sshAuthorizedKeys,omitempty"`
CloudProviderConfiguration cloud.Config `json:"cloudProviderConfiguration,omitempty"`
}

// VSphereClusterStatus defines the observed state of VSphereClusterSpec
type VSphereClusterStatus struct {
Ready bool `json:"ready"`
APIEndpoints []APIEndpoint `json:"apiEndpoints,omitempty"`
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// VSphereMachineSpec defines the desired state of VSphereMachine
type VSphereMachineSpec struct {
MachineRef string `json:"machineRef,omitempty"`
Template string `json:"template"`
Datacenter string `json:"datacenter"`
Network NetworkSpec `json:"network"`
NumCPUs int32 `json:"numCPUs,omitempty"`
NumCoresPerSocket int32 `json:"numCoresPerSocket,omitempty"`
MemoryMiB int64 `json:"memoryMiB,omitempty"`
DiskGiB int32 `json:"diskGiB,omitempty"`
TrustedCerts [][]byte `json:"trustedCerts,omitempty"`
NTPServers []string `json:"ntpServers,omitempty"`
}

// VSphereMachineStatus defines the observed state of VSphereMachine
type VSphereMachineStatus struct {
Ready bool `json:"ready"`
Addresses []v1.NodeAddress `json:"addresses,omitempty"`
TaskRef string `json:"taskRef,omitempty"`
Network []NetworkStatus `json:"networkStatus,omitempty"`
ErrorReason *errors.MachineStatusError `json:"errorReason,omitempty"`
ErrorMessage *string `json:"errorMessage,omitempty"`
}

定义 VSphereCluster 与 VSphereMachine CRD,这里根据自己需要定义相关参数就好,比如如果不想支持自定义目标虚拟机配置,那么就不用提供 CPU、Memory 等配置。

Controller

来分别看看 cluster controller 与 machine controller 做了啥。

Cluster Controller

Reconcile 的实现中,先获取 VSphereCluster 信息:

1
2
3
4
5
6
7
8
vsphereCluster := &infrav1.VSphereCluster{}
err := r.Get(parentContext, req.NamespacedName, vsphereCluster)
if err != nil {
if apierrors.IsNotFound(err) {
return reconcile.Result{}, nil
}
return reconcile.Result{}, err
}

然后获取 VSphereCluster 关联的 Cluster 信息:

1
2
3
4
5
6
7
8
9
// util 由 cluster-api 提供
cluster, err := util.GetOwnerCluster(parentContext, r.Client, vsphereCluster.ObjectMeta)
if err != nil {
return reconcile.Result{}, err
}
if cluster == nil {
logger.Info("Waiting for Cluster Controller to set OwnerRef on VSphereCluster")
return reconcile.Result{RequeueAfter: 10 * time.Second}, nil
}

在获取了足够的信息之后,针对这些信息,创建了 context(这里 aws 是叫 scope,是一个东西),判断是否包含 DeletionTimestamp 来决定进行什么调度,是 reconcileDelete 还是 reconcileNormal

1
2
3
4
5
6
7
8
func reconcileDelete(ctx *context.ClusterContext) (reconcile.Result, error) {
ctx.Logger.Info("Reconciling VSphereCluster delete")

// Cluster is deleted so remove the finalizer.
ctx.VSphereCluster.Finalizers = util.Filter(ctx.VSphereCluster.Finalizers, infrav1.ClusterFinalizer)

return reconcile.Result{}, nil
}

在所有的 provider 中,都对相应资源进行了 Finalizer 配置,方便后续在资源删除前进行一些额外的操作,这里 vsphere 还没有具体的实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
func reconcileNormal(ctx *context.ClusterContext) (reconcile.Result, error) {
ctx.Logger.Info("Reconciling VSphereCluster")

vsphereCluster := ctx.VSphereCluster

// If the VSphereCluster doesn't have our finalizer, add it.
if !util.Contains(vsphereCluster.Finalizers, infrav1.ClusterFinalizer) {
vsphereCluster.Finalizers = append(vsphereCluster.Finalizers, infrav1.ClusterFinalizer)
}

// Set APIEndpoints so the Cluster API Cluster Controller can pull them
vsphereCluster.Status.APIEndpoints = []infrav1.APIEndpoint{
{
Host: "", // vsphereCluster.Status.Network.APIServerELB.DNSName,
Port: 0,
},
}

// No errors, so mark us ready so the Cluster API Cluster Controller can pull it
vsphereCluster.Status.Ready = true

return reconcile.Result{}, nil
}

reconcileNormal 中对集群进行 Finalizer 判断,然后这里直接更新了 vsphereCluster.Status 具体字段,应该是还没实现完成。

Machine Controller

与 Cluster 相比,Machine 包含了具体的虚拟机创建动作,相应需要的信息也会多一些,除了通过 VSphereMachine获取关联 Machine 以外,还通过 Machine 获取了 Cluster 信息:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// Fetch the Machine.
machine, err := util.GetOwnerMachine(parentContext, r.Client, vsphereMachine.ObjectMeta)
if err != nil {
return reconcile.Result{}, err
}
if machine == nil {
logger.Info("Waiting for Machine Controller to set OwnerRef on VSphereMachine")
return reconcile.Result{RequeueAfter: 10 * time.Second}, nil
}

logger = logger.WithName(fmt.Sprintf("machine=%s", machine.Name))

// Fetch the Cluster.
cluster, err := util.GetClusterFromMetadata(parentContext, r.Client, machine.ObjectMeta)
if err != nil {
logger.Info("Machine is missing cluster label or cluster does not exist")
return reconcile.Result{}, nil
}

与 Cluster 一样,也会进行 DeletionTimestamp 判断,来看下 reconcileNormal 的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
func (r *VSphereMachineReconciler) reconcileNormal(ctx *context.MachineContext) (reconcile.Result, error) {
// 如果 VSphereMachine 的状态一场,则直接返回
if ctx.VSphereMachine.Status.ErrorReason != nil || ctx.VSphereMachine.Status.ErrorMessage != nil {
ctx.Logger.Info("Error state detected, skipping reconciliation")
return reconcile.Result{}, nil
}

// 如果 VSphereMachine 没有 Finalizer,则添加
if !util.Contains(ctx.VSphereMachine.Finalizers, infrav1.MachineFinalizer) {
ctx.VSphereMachine.Finalizers = append(ctx.VSphereMachine.Finalizers, infrav1.MachineFinalizer)
}

if !ctx.Cluster.Status.InfrastructureReady {
ctx.Logger.Info("Cluster infrastructure is not ready yet, requeuing machine")
return reconcile.Result{RequeueAfter: waitForClusterInfrastructureReadyDuration}, nil
}

// 在真正创建虚拟机之前,需要确保 cloud-init 配置已经生成
if ctx.Machine.Spec.Bootstrap.Data == nil {
ctx.Logger.Info("Waiting for bootstrap data to be available")
return reconcile.Result{RequeueAfter: 10 * time.Second}, nil
}

// 这里缺少真正创建虚拟机的实现
return reconcile.Result{}, nil
}

vsphere 所有关于虚拟机的操作都在这里,感兴趣的可以看看。

main.go

看完了具体实现逻辑,那么去看下控制器入口: main.go

1
2
3
4
5
6
7
8
9
10
11
12
func init() {
_ = clientgoscheme.AddToScheme(scheme)
_ = infrav1.AddToScheme(scheme)
// +kubebuilder:scaffold:scheme

if v, err := time.ParseDuration(os.Getenv(syncPeriodEnvVar)); err == nil {
defaultSyncPeriod = v
}
if v, err := time.ParseDuration(os.Getenv(requeuePeriodEnvVar)); err == nil {
defaultRequeuePeriod = v
}
}

需要注意的是 init 函数,这里应该加上 _ = clusterv1.AddToScheme(scheme) ,否则在真正创建对应资源的时候,会报 no kind is registered for the type 的错误。(对 Operator 还不太熟,这里具体原因未了解)

总结

相对来说 v1alpha2 版本改动范围较大,但是真香。各个逻辑部分比之前容易理解的多,且provider 实现也比之前简单许多(虽然还是比较麻烦)。

但是恰恰因为是 alpha 版本,再次吐槽,改动真的是太频繁了,按照项目中 Milestone 规划,在 20190831 就要 release v1alpha2 了,但是目前完成度还只有 58% 。而且目前看到除了 aws 和 vmware 对这个项目参与的比较积极,其他项目都处于假死状态,不知道后续是否会有其他厂家参与进来共同完善。

P.S.

  • cluster-api 相关项目使用 kubebuilder 辅助构建的,随着 kubebuilder v2 正式发布,相关代码结构改动较大,最好花费些时间了解下 kubebuilder v2。
  • 目前 provider 中 aws 完善度是最高的,但是 aws 中的概念是真的复杂,概念劝退
