SR-IOV 基本概念

背景

上周了解了 RDMA 的基础概念之后,发现在 KVM 平台无需其他配置就可使用,但是在 vSphere 场景下,需要面临一个取舍,其中的一个选择就是 SR-IOV ,今天来了解下 SR-IOV 。

SR-IOV

SR-IOV 全称 Single Root I/O Virtualization,是 Intel 在 2007年提出的一种基于硬件的虚拟化解决方案。

在虚拟化场景中,CPU 与内存是最先解决的,但是 I/O 设备一直没有很好的解决办法,Intel 有 VT-d(Virtualization Technology for Directed I/O)可以将物理服务器的 PCIe 设备直接提供给虚拟机使用,也就是我们常说的“直通”(passthrough),但是直通面临一个问题是 PCIe 设备只能给一个虚拟机使用,其他虚拟机就只能干瞪眼,这肯定是不行的,所以有了 SR-IOV,一个物理设备可以虚拟出多个虚拟设备给虚拟机使用。

SR-IOV 是一种规范,使得单根端口下的单个快速外围组件互连 (PCIe) 物理设备显示为管理程序或客户机操作系统的多个单独的物理设备,既有直通设备的性能优势,又可以支持多个虚拟机,一举两得。

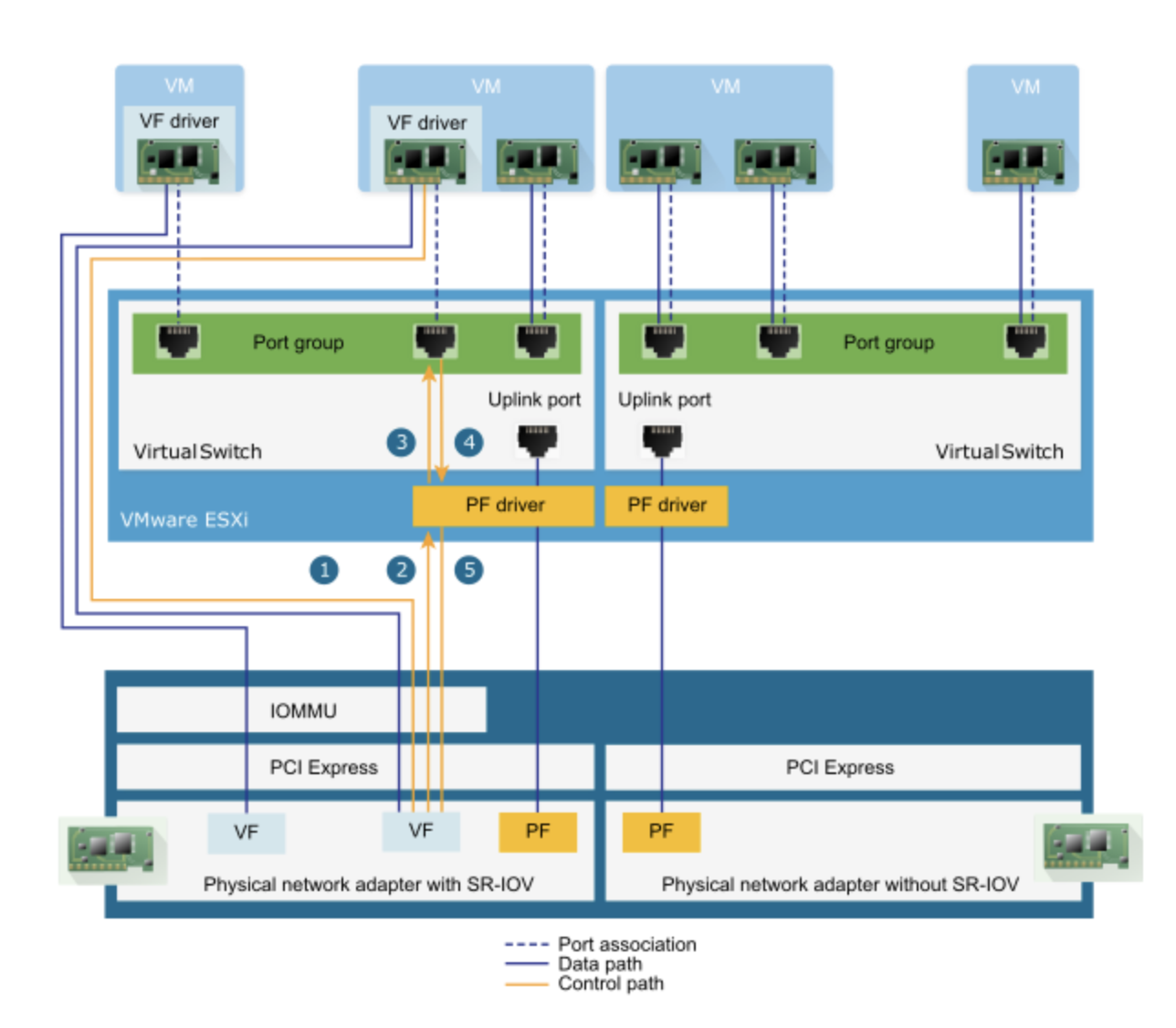

SR-IOV 使用 physical functions (PF) 和 virtual functions (VF) 为 SR-IOV 设备管理全局功能。

  • PF 包含SR-IOV 功能的完整PCIe设备,PF 作为普通的PCIe 设备被发现、管理和配置 。PF 通过分配VF 来配置和管理 SR-IOV 功能。禁用SR-IOV后,主机将在一个物理网卡上创建一个 PF。
  • VF 是轻量级 PCIe 功能(I/O 处理)的 PCIe 设备,每个 VF 都是通过 PF 来生成管理的,VF 的具体数量限制受限于 PCIe 设备自身配置及驱动程序的支持,启用S​​R-IOV后,主机将在一个物理NIC上创建单个PF和多个VF。 VF的数量取决于配置和驱动程序支持。

每个 SR-IOV 设备都可有一个 PF(Physical Functions),并且每个 PF 最多可有64,000个与其关联的 VF(Virtual Function)。PF 可以通过寄存器创建 VF,这些寄存器设计有专用于此目的的属性。一旦在 PF 中启用了 SR-IOV,就可以通过 PF 的总线、设备和功能编号(路由 ID)访问各个 VF 的 PCI 配置空间。

每个 VF 都具有一个 PCI 内存空间,用于映射其寄存器集。VF设备驱动程序对寄存器集进行操作以启用其功能,并且显示为实际存在的PCI设备。创建 VF 后,可以直接将其指定给虚拟机或各个应用程序。此功能使得虚拟功能可以共享物理设备,并在没有CPU和虚拟机管理程序软件开销的情况下执行 I/O。

SR-IOV with RDMA

上面介绍了 SR-IOV 的基本概念,现在来说说什么时候会用到 SR-IOV,上周说我们产品中使用了 RDMA,那么在多种虚拟化平台下要想统一支持是比较困难的,KVM 是最轻松的,vSphere 就面临一个选择,SR-IOV 方式支持 vs vRDMA。

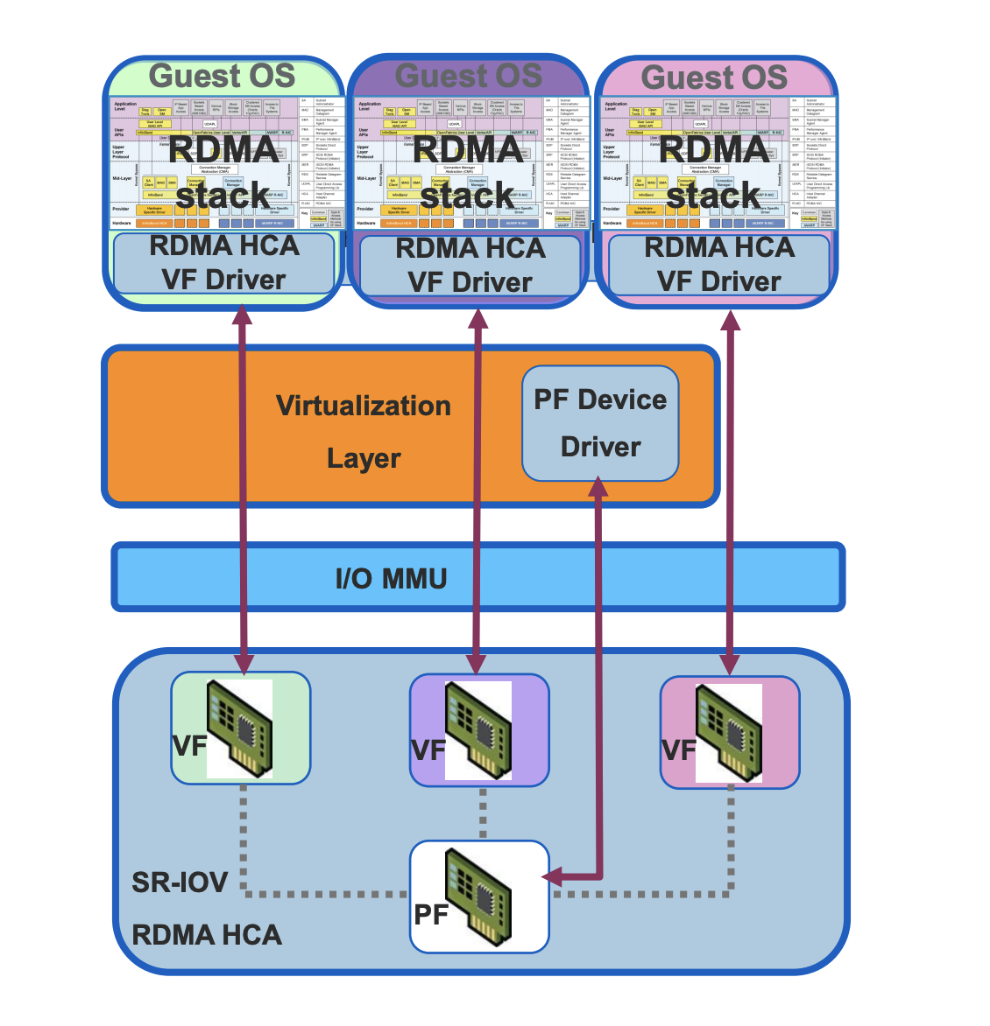

其中 SR-IOV 支持方式就如前面提到的概念一样,大概需要如下配置:

  • 在 BIOS 中启用网卡的 SR-IOV 功能
  • 在 ESXi 安装 MFT vib 工具,用于管理和配置网卡 FW
  • 在网卡 FW 中开启 SR-IOV,设置最大的 VF 数量
  • 在 ESXi 网卡驱动中,开启 SRIOV,设置 VF 数量,需要重启 ESXi
  • 创建对应的 vSwitch 并将 PF 作为上联网卡接入
  • 创建虚拟机,添加 VF 作为 SR-IOV 网络适配器,并选择 PF 所在的 vSwitch 即可

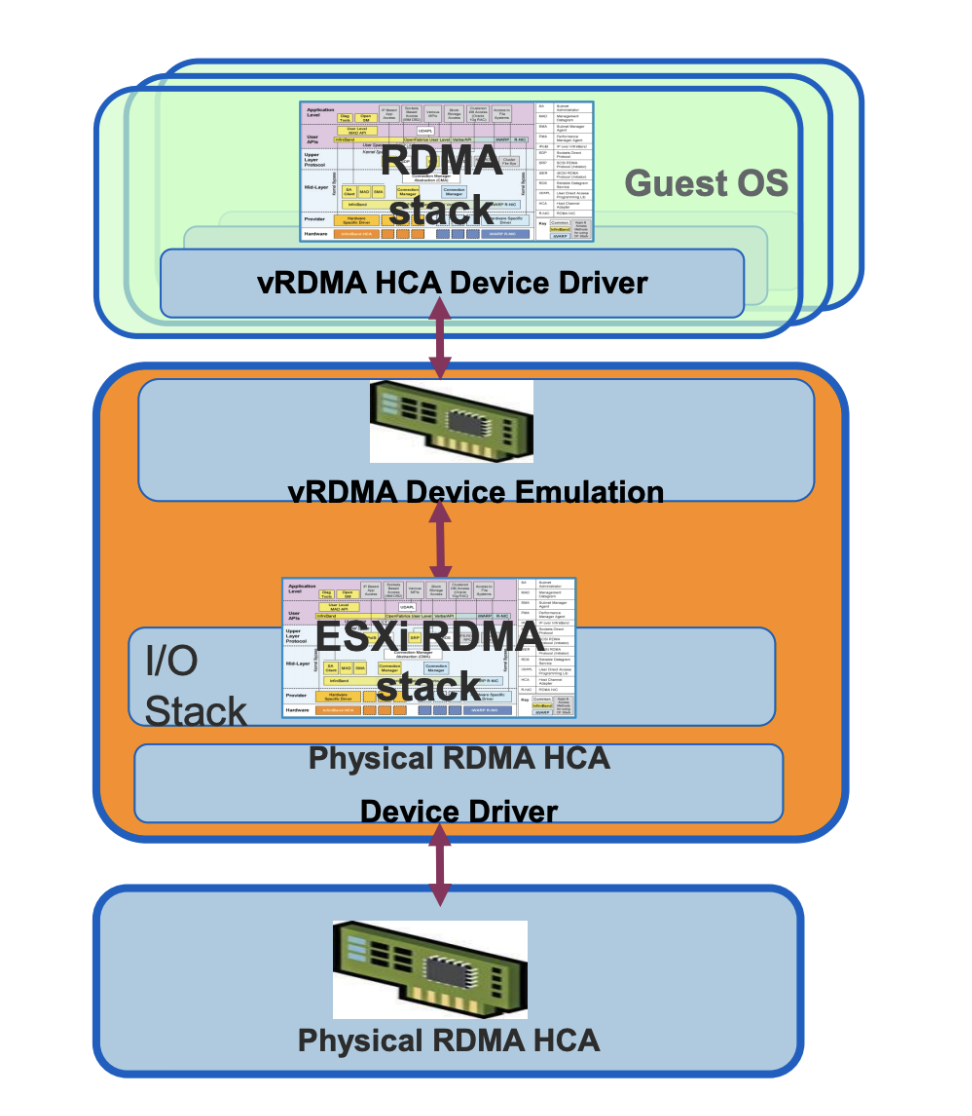

vRDMA 是 vSphere 提供的一种软件模拟 RDMA 的方式,但是他的性能受到很大影响,我们使用 RDMA 就是为了提高性能,所以这种就不会考虑了。

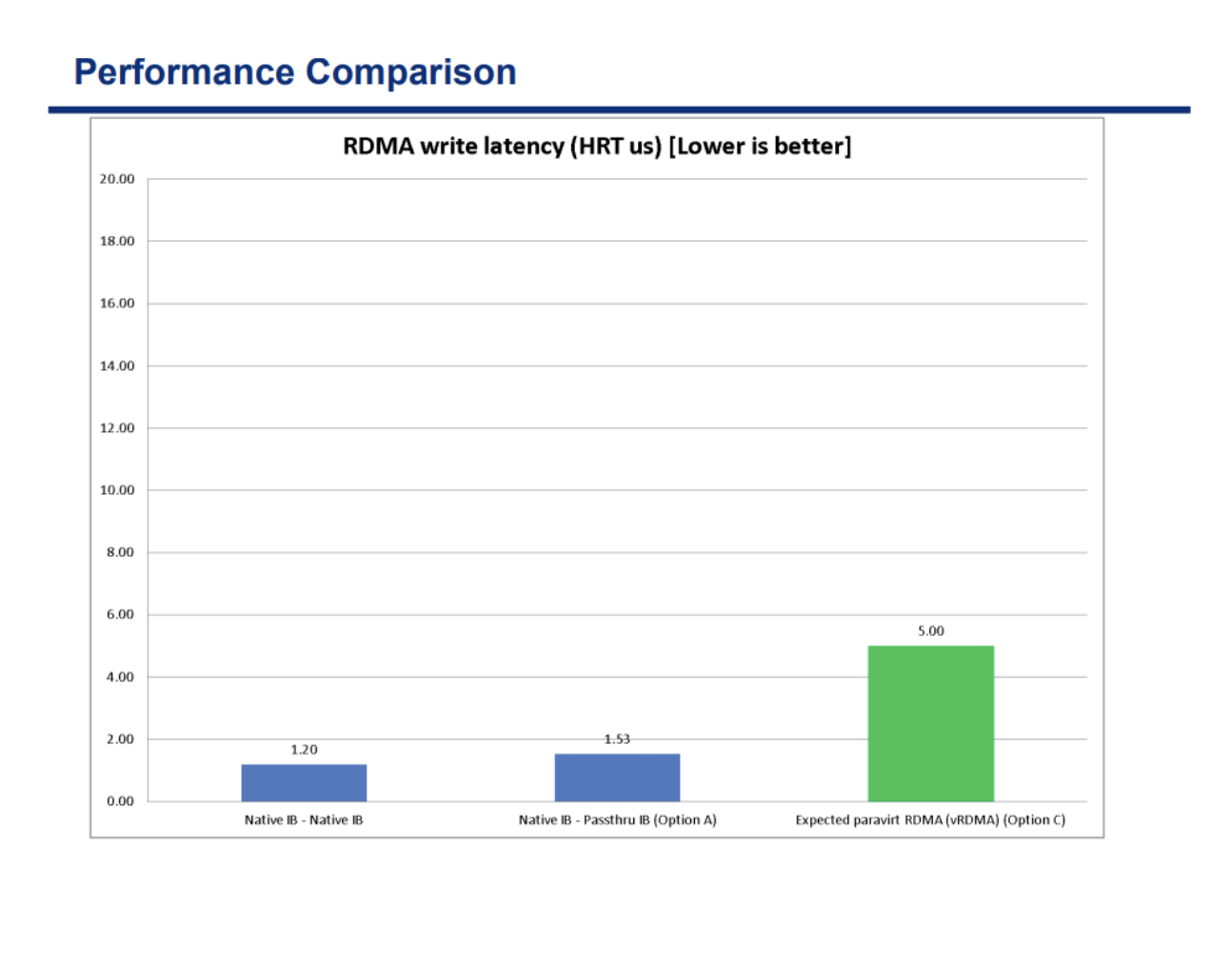

具体性能对比如下:

总结

SR-IOV 优点

  • 性能好
  • 减少主机 CPU 消耗

SR-IOV 缺点

  • 虚拟机使用 VF 后无法进行内存超分、快照、热迁移等高级功能
  • 配置管理复杂

不知道是不是接触的少,在日常中几乎没有遇到过使用 SR-IOV 的客户,只有少数客户会提出要有 SR-IOV 的需求,看到在 K8s 场景下有对应的 CNI 插件可以做到 SR-IOV 的管理,之后找时间看看是如何做到的。
